Submetralhadora FN P90


Hoje vamos conhecer a submetralhadora FN P90,sua história, desenvolvimento, estrutura, funcionamento e modelos variados desta belga ergonômica e compacta.



História e desenvolvimento

O FN P90 , também conhecido como FN Project 1990 , é uma arma compacta de defesa pessoal (PDW) projetada e fabricada pela FN Herstal na Bélgica. Criada em resposta a pedidos da OTAN de substituição de armas de fogo Parabellum de 9 × 19mm , a P90 foi projetada como uma arma compacta, mas poderosa para tripulações de veículos, operadores de armas tripuladas, pessoal de apoio, forças especiais e contra-terroristas. grupos.


Projetado em conjunto com a pistola FN Five-seven e FN 5.7 × 28mm , o desenvolvimento da arma começou em 1986, e a produção começou em 1990 (da qual o "90" em seu nome é derivado, após o que a munição de 5.7 × 28mm foi redesenhada e encurtada. Uma versão modificada do P90 com uma magazine adaptada para usar a nova munição foi introduzida em 1993, e a pistola Five-seven foi posteriormente introduzida como uma arma companheira usando a mesma munição de 5.7 × 28mm.


Com um design bullpup compacto com uma visão de reflexo integrada e controles totalmente ambidestros , o P90 é uma arma não convencional com aparência futurista. Seu design incorpora várias inovações, como um compartimento exclusivo montado no topo e a munição de 5.7 × 28 mm de pequeno calibre e alta velocidade da FN. Recursos integrados adicionais incluem laser intercambiável visível ou infravermelho e fonte de luz de trítio. O P90 foi utilizado pela primeira vez na Guerra do Golfo em 1991, onde foi usado pelo grupo das forças especiais belgas.


Em 1997, os P90 suprimidos foram utilizados em combate pelo Grupo de Forças Especiais do Peru na Operação Chavín de Huantar , o cerco de resgate de reféns que pôs fim à crise dos reféns na embaixada japonesa . A operação foi um sucesso: todos os 14 revolucionários do MRTA foram mortos e 71 reféns foram resgatados. Os revolucionários do MRTA que haviam tomado os reféns estavam equipados com armaduras corporais, mas foram derrotados pelos P90s das forças especiais peruanas. Em 2011, os P90 foram usados ​​pelas forças militares de Muammar Gaddafi na guerra civil líbia de 2011 , e alguns desses exemplos foram capturados e usados ​​na guerra pelas forças rebeldes da Líbia.


Em 2009, o P90 estava em serviço com forças militares e policiais em mais de 40 países. Nos Estados Unidos, o Departamento de Polícia de Houston foi a primeira agência local a adotar a P90, adquirindo-a para sua equipe da SWAT em 1999. Em 2003, a equipe da SWAT de Houston tornou-se uma das primeiras agências do setor. país para usar a arma em um tiroteio. Em 2009, o P90 estava em uso com mais de 200 agências de aplicação da lei nos Estados Unidos, incluindo o Serviço Secreto e o Serviço Federal de Proteção . Em resposta, a National Rifle Association adicionou o P90 e o PS90 aos seus padrões da NRA Tactical Police Competition, permitindo que as agências de segurança pudessem competir no evento usando qualquer arma.


O P90 está atualmente em serviço com forças militares e policiais em mais de 40 países, como Áustria, Brasil, Canadá, França, Grécia, Índia, Malásia, Polônia e Estados Unidos. Nos Estados Unidos, o P90 está em uso com mais de 200 agências de aplicação da lei, incluindo o Serviço Secreto dos EUA . Enquanto desenvolvido e inicialmente comercializado como um PDW, ele também pode ser considerado uma metralhadora ou compacto rifle de assalto. O fogo seletivo padrão P90 é restrito a militares, agentes da lei ou detentores de certas licenças federais de armas de fogo (FFL) com o imposto especial de ocupação (SOT). Desde 2005, uma versão semiautomática foi oferecida a usuários civis como o PS90 .




Estrutura e funcionamento


Tipo: Submetralhadora

Local de origem: Bélgica

Em serviço: 1991 - até hoje

Criador: FN Herstal

Comprimento: 50 cm

Comprimento do cano: 11 1/2 polegadas

Calibre: 5.7 x 28 mm

Cadência de tiro: 900 tpm

Velocidade de saída: 850 m/s

Alcance efetivo: 200 m

Sistema de suprimento: carregador de 50 munições

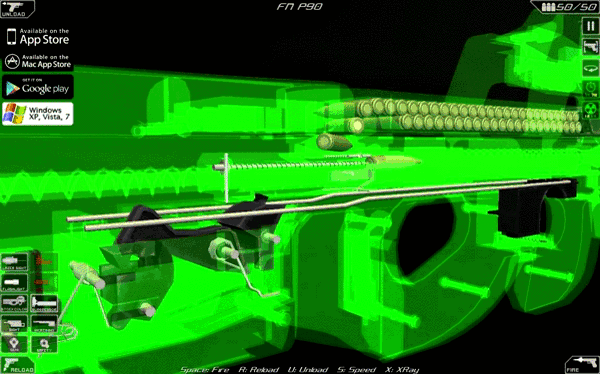

O P90 é um fogo seletivo , arma operada com blowback direto com uma taxa cíclica de fogo de 900 RPM (rondas por minuto). A arma é reservada para a munição 5.7 × 28mm da FN. Sua forma incomum é baseada em extensa pesquisa ergonômica . A arma é agarrada por meio de um thumbhole no quadro que atua como um aperto de pistola , bem como um protetor de gatilho de grandes dimensões que atua como um foregrip para a mão de apoio do atirador. O P90 dispara de um parafuso fechado para máxima precisão, e seu design faz uso extensivo de polímeros para redução de peso e custo. No geral, a arma é relativamente leve, pesando 2,5 kg (5,6 lb) vazia, ou 3 kg (6,6 lb) com um carregador carregado de 50 tiros.


O P90 é notável por ser totalmente ambidestro - pode ser operado por atiradores destros ou canhotos com a mesma facilidade e sem fazer quaisquer modificações na arma. FN Herstal descreveu-o como a "primeira arma automática individual totalmente ambidestra". A alça de carregamento , a liberação da magazine e as miras de ferro de apoio estão distribuídas simetricamente em ambos os lados da arma, e o seletor de disparo está localizado diretamente ao pé do gatilho, onde pode ser operado de ambos os lados pelo dedo do gatilho. ou apoiar o polegar da mão. Quando disparado, o P90 ejeta as carcaças de cartuchos gastas para baixo através de uma calha localizada atrás da empunhadura, para que as caixas gastas sejam mantidas fora da linha de visão do atirador.

O P90 pode ser equipado com uma funda para maior facilidade de transporte e, como a arma tem um estoque fixo (em vez de ter um colapso ou um invólucro dobrável), ela pode ser implantada rapidamente quando necessário. Os contornos suaves e arredondados da arma impedem que ela se prenda na roupa ou no equipamento do atirador, e uma pequena protuberância vertical é fornecida na parte frontal da estrutura da arma para evitar que a mão do atirador escorregue acidentalmente em frente à arma. focinho durante a filmagem. Um compartimento oco dentro da parte traseira da estrutura da arma - acessado removendo a placa de butt - permite o armazenamento conveniente de um kit de limpeza.


O P90 foi projetado para ter um comprimento não maior do que a largura do ombro de um homem, para permitir que ele seja facilmente transportado e manobrado em espaços apertados, como o interior de um veículo blindado. Para conseguir isso, o design da arma usa a configuração bullpup não convencional, na qual a ação e a magazine estão localizadas atrás do gatilho e ao lado da face do atirador, para que não haja espaço desperdiçado no estoque . As dimensões do P90 são minimizadas pelo seu sistema de alimentação montado horizontalmente, onde o magazine de caixa fica paralelo ao cano no topo da estrutura da arma. A arma em geral tem um perfil extremamente compacto - é a submetralhadora de menor porte mais compacta a ser feita. A versão padrão da arma tem um comprimento total de 500 mm (19,7 pol.), Uma altura de 210 mm (8,3 pol.) E uma largura de 55 mm (2,2 pol.).


O P90 requer manutenção mínima e pode ser desmontado de forma rápida e fácil. Trata-se de uma arma de fogo modular, composta por quatro grupos de componentes principais: o cano e o grupo de mira óptica, o grupo de partes móveis, o quadro e o grupo de gatilhos , e o grupo de martelos . O cano do P90 é forjado a martelo frio e revestido de cromo , com um comprimento total de 263 mm (10,4 pol.). [8] O cano tem oito ranhuras de rifle com uma taxa de torção direita de 1: 231 mm (1: 9.1 in), e é equipado com um supressor de flash cortado na diagonal que também atua como um compensador de recuo. A vida útil declarada do cano é de 20.000 voltas.


O P90 usa um mecanismo interno de golpear com o martelo e um mecanismo de acionamento com um seletor de controle de fogo de três posições, localizado no pé do gatilho. O mostrador tem três configurações: S - seguro, 1 - fogo semi-automático e A - fogo totalmente automático. Quando ajustado em A , o seletor de incêndio do P90 fornece uma operação de gatilho de dois estágios semelhante à do rifle de assalto Steyr AUG - puxar o gatilho levemente produz fogo semiautomático e puxar o gatilho totalmente para a traseira produz fogo totalmente automático.


Particularmente significativo para o design do P90 é o cartucho de gargalo de pequeno calibre e alta velocidade que ele usa. O cartucho de 5.7 × 28mm foi criado pela FN Herstal em resposta a um requisito da OTAN que pediu a substituição do cartucho Parabellum de 9 × 19mm, que é comumente usado em pistolas e metralhadoras. O cartucho de 5,7 × 28mm pesa 6,0g (93 grãos ) - aproximadamente metade do que um cartucho típico de 9 × 19mm - permitindo que o mesmo número de voltas seja transportado para menos peso, ou permitindo que mais voltas sejam transportadas para o mesmo peso. Como o cartucho de 5,7 × 28mm tem um diâmetro relativamente pequeno, um número anormalmente alto de cartuchos pode ser contido em um magazine. O cartucho tem um alto nível de ruído e produz considerável focinho de flash (quando disparado de uma pistola), mas produz aproximadamente 30% menos recuo do que o cartucho 9 × 19mm, melhorando a controlabilidade. Devido à sua alta velocidade, a 5,7 × 28mm exibe uma trajetória excepcionalmente plana, em comparação com a munição típica de pistola.

Uma das intenções do design para o tipo de cartucho padrão de 5.7 × 28mm, o SS190 , foi que ele tem a capacidade de penetrar nos coletes de proteção Kevlar que param as balas de pistola convencionais. Disparado a partir do P90, o SS190 de 5,7 × 28mm tem uma velocidade inicial de aproximadamente 716 m / s (2.350 pés / s, Mach 2) e pode penetrar no colete NATO CRISAT ou colete Level IIIA Kevlar em uma faixa de 200 m (219 m). [21] [23] FN indica um alcance efetivo de 200 m (219 yd) e um alcance máximo de 1.800 m (1.969 yd) para o cartucho de 5,7 × 28 mm quando acionado a partir do P90.


Em testes realizados pela Real Polícia Montada do Canadá (RCMP) em 1999, o SS190 disparou da P90 a uma distância de 25 m (27 yd) exibiu uma profundidade de penetração média de 25 cm (9.85 in) em gelatina balística coberta por um Nível. Colete II. O SS190 exibiu profundidades de penetração variando de 28 a 34 cm (11 a 13,5 pol.) Quando disparadas da P90 em gelatina balística nua, em testes realizados pelo Departamento de Polícia de Houston, SWAT . Em testes, os projéteis SS190 e similares de 5,7 × 28mm consistentemente transformam a base em ponto ("queda") quando passam através de gelatina balística e outros meios, usando o comprimento do projétil de 21,6 mm (0,85 pol.) crie uma cavidade maior da ferida. No entanto, alguns são céticos quanto ao desempenho terminal da bala, e é um assunto de debate entre atiradores civis nos Estados Unidos.


O projétil de 5,7 × 28mm potencialmente apresenta menor risco de dano colateral do que as balas de pistola convencionais, porque o desenho do projétil limita a superpenetração, bem como o risco de ricochete . O projétil leve perde muito de sua energia cinética depois de viajar apenas 400 m, enquanto uma bala de pistola convencional como a de 9 × 19mm retém energia significativa além de 800 m, representando um risco maior de danos colaterais em caso de falha. Esta faixa excede as distâncias de engate esperadas para as aplicações pretendidas do cartucho de 5,7 × 28mm, portanto, a energia limitada do cartucho em longo alcance não é considerada desvantajosa. Como o projétil SS190 não se baseia na fragmentação ou expansão de um ponto oco , o cartucho (e armas 5.7 × 28mm) é considerado adequado para uso militar sob a Convenção de Haia de 1899 , que proíbe o uso de projéteis em expansão.

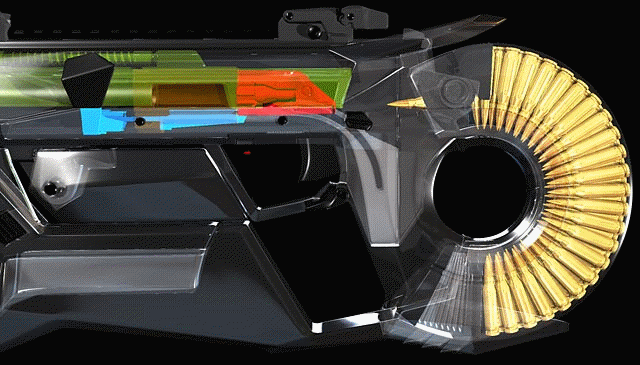

O P90 usa um sistema de alimentação exclusivo montado horizontalmente - patenteado nos Estados Unidos - que contribui para o perfil compacto da arma e sua aparência incomum. A Patente dos EUA 4.905.394 ("Top mounted longitudinal magazine") foi premiada em 1990, nomeando René Predazzer como o único inventor. O compartimento da caixa destacável é montado paralelamente ao cano do P90, encaixando na parte superior da estrutura da arma, e contém 50 cartuchos de munição que ficam em duas fileiras voltadas para a esquerda, afastadas 90 ° do eixo do furo. À medida que os cartuchos são empurrados para trás pela pressão da mola e chegam à extremidade traseira do carregador, eles são alimentados como uma fileira única em uma rampa de alimentação em espiral e girados em 90 graus, alinhando-os com a câmara . O corpo da magazine é composto de polímero, e é translúcido para permitir que o atirador veja a quantidade de munição restante a qualquer momento.


Os retículos normais e de pouca luz da vista do reflexo USG usados ​​nos modelos FN P90 / PS90 USG. A vista do reflexo USG tem um retículo preto em forma de T com elementos de trítio que brilham em vermelho e são visíveis com pouca iluminação. O P90 foi originalmente equipado com a mira de reflexo Ring Sights HC-14-62, mas a arma atual é equipada com a mira Ring Sights MC-10-80, que foi projetada especificamente para ela. O HC-14-62 tem um alojamento de polímero e usa um coletor de fibra ótica voltado para frente para iluminar o retículo diurno branco, que consiste em um grande círculo de cerca de 180 minutos de arco (MOA), com um 20 Círculo MOA em torno de um ponto MOA de 3,5 no centro. O MC-10-80 tem uma caixa de alumínio anodizado e tem um retículo preto semelhante. O retículo noturno, tanto para o HC-14-62 como para o MC-10-80, consiste de um T aberto que é iluminado principalmente por um módulo de trítio e, no HC-14-62, a luz ambiente é absorvida por um trecho ascendente. enfrentando colecionador. A visão é ajustável tanto para windage e elevação, e pode ser usado em conjunto com o equipamento de visão noturna . Como backup, caso a vista do reflexo seja danificada, um conjunto de miras fixas de ferro é fornecido em cada lado do alojamento da mira reflexa.

A P90 possui provisões para a montagem de diversos tipos de acessórios, incluindo luzes táticas e dispositivos de mira a laser . Um sling pode ser conectado ao P90 para maior facilidade de transporte, ou pode ser equipado com vários supressores de som , como o Gemtech SP90 , que foi projetado especificamente para a arma em cooperação com a FN Herstal. Este supressor de aço inoxidável com acabamento de óxido preto é construído de acordo com as especificações MIL , incluindo resistência à corrosão por água salgada. Tem um comprimento de 184 mm (7,2 pol), um diâmetro de 35 mm (1,4 pol) e um peso de 680 g (1,5 libra). Quando a munição subsônica é usada em conjunto com o supressor, ela reduz a assinatura sonora do P90 em 33 dB . Uma pequena bolsa coletora para o P90 está disponível e se encaixa na porta de ejeção e coleta os casos gastos conforme eles são ejetados para baixo; a bolsa coletará até cem casos antes do preenchimento.


Variantes


P90 TR: O modelo P90 TR (Triple Rail), também conhecido como "flat-top", foi introduzido no final de 1999. Possui um sistema de interface triplo montado MIL-STD-1913 ( Picatinny ) montado no receptor, ou "Triple Rail ", para montagem de acessórios. Além disso, em vez da visão de reflexo integrada, este modelo usa miras de ferro de trítio padrão. Há um trilho acessório de comprimento completo integrado na parte superior do receptor e dois troncos de trilho estão incluídos nas laterais do receptor. O trilho superior aceita várias miras ópticas sem necessidade de ferramentas ou hardware de montagem adicional, e os trilhos laterais servem para montar acessórios secundários, como luzes táticas ou dispositivos de mira a laser. Este é o modelo mais conhecido, particularmente em jogos de tiro em primeira pessoa como Call Of Duty .


P90 USG: O modelo P90 USG (Governo dos Estados Unidos) é similar ao modelo P90, exceto que a carcaça do visor reflexo é de alumínio, e a visão tem um retículo revisado. O retículo preto consiste em um pequeno ponto dentro de um pequeno anel, que é unido por três postes que brilham em vermelho em condições de pouca luz devido à trillium -illumination. A vista do reflexo USG pode ser removida e substituída por um suporte especial em trilho MIL-STD-1913 ( Picatinny ) para fixar uma visão diferente.


Modelos P90 Laserex: Os modelos P90 LV (Laser Visível) e P90 IR (InfraRed), ambos introduzidos no final de 1995, possuem uma mira a laser integrada fabricada pela Laserex Technologies na Austrália. O modelo P90 LV projeta um laser visível de 8 mW destinado a ser utilizado como auxílio de fotografia com pouca luz ou para efeito dissuasivo, enquanto o modelo P90 IR projeta um laser infravermelho de 4,5 mW que só pode ser visto em equipamentos de visão noturna. Ambos os sistemas de laser são compactos, consistindo de um pequeno painel plano integrado na parte frontal da estrutura da arma.


Modelos semiautomáticos


O modelo preto mate PS90 USG: o PS90 é uma carabina semi-automática desenvolvida para atiradores civis para proteção pessoal e uso esportivo. O PS90 é uma versão carabina do P90, destinada a atiradores civis para proteção pessoal e uso esportivo; foi introduzido em 2005 e continua a ser oferecido em várias configurações. O PS90 aceita as magazines P90 padrão de 50 tiros, mas a pistola é fornecida com um compartimento que é bloqueado a uma capacidade de 10 ou 30 tiros.


Apesar do comprimento adicional do cano, o PS90 é relativamente compacto e leve, com um comprimento total de 667 mm (26,3 pol.) E um peso de 3,4 kg (7,5 libras) com um carregador de 50 rolos totalmente carregado. Devido ao comprimento adicional do cano, o PS90 pode atingir uma velocidade inicial de até 777 m / s (2.550 pés / s) com munição SS195LF ou até 930 m / s (3.050 ft / s) com munição munição de festa.


Padrão PS90: O padrão PS90 é o modelo atual do PS90 oferecido pela FN Herstal. Possui um trilho MIL-STD-1913 ( Picatinny ) instalado na parte superior do receptor, que permite ao atirador montar sua mira óptica preferida. O trilho inclui um conjunto de miras de ferro integradas, como backup, caso a vista principal seja danificada. A partir de 2019, o padrão PS90 está disponível com um quadro preto.


PS90 SBR: A variante SBR é funcionalmente idêntica ao “PS90 Standard”, mas em vez do cano estendido de 16 polegadas, esta variante retém o cano padrão de 10,5 polegadas de sua contraparte seletiva, tornando-o o equivalente balístico, em forma semi-automática . O PS90 SBR não é normalmente listado no site da FN Herstal, mas é oferecido comercialmente através de extensões de terceiros. Estes são feitos através de layouts padrão de fábrica, ou conversões feitas trocando o cano. Naturalmente, isso torna a arma um "rifle de cano curto" e, portanto, o selo fiscal necessário é necessário para comprá-lo e / ou transferi-lo. Tenha em mente que esta arma é regulada como “Título II” e a certificação especial é necessária na maioria dos estados. Tal como acontece com todos os receptores PS90 standard de fábrica, existe uma soldadura especial para complicar a conversão automática.


PS90 TR: O PS90 TR agora está descontinuado. Ele apresentava um conjunto receptor "Triple Rail" idêntico ao do P90 TR. O topo do receptor consistia em um trilho MIL-STD-1913 ( Picatinny ), permitindo ao atirador montar sua mira óptica preferida. [36] Dois trilhos laterais de polímero - um em cada lado do receptor - foram incluídos para a montagem de acessórios secundários, como lasers ou luzes táticas. Como o padrão PS90, o PS90 TR estava disponível com uma moldura cinza ou preta. A partir de 2013, o modelo PS90 TR não é mais listado pela FNH USA.


PS90 USG: O PS90 USG está agora descontinuado. Da mesma forma que o P90 USG, este modelo tem uma carcaça de alumínio reflexo com um retículo revisado. O retículo preto consiste em um pequeno ponto dentro de um pequeno anel, que é unido por três postes que brilham em vermelho em condições de pouca luz devido à iluminação de trítio. A mira de reflexo USG pode ser removida e substituída por uma montagem de trilho especial MIL-STD-1913 ( Picatinny ) para fixar uma visão diferente e, como outros modelos da PS90, a USG estava disponível com uma cor de oliva ou preto quadro, Armação. A partir de 2011, o modelo PS90 USG não é mais listado pela FNH USA, mas a vista do reflexo USG ainda é oferecida como acessório autônomo.


Dúvidas? Sugestões? Deixem nos comentários. E nos ajude a lutar por uma internet livre onde possamos aprender e compartilhar conhecimento, sem restrição.

Prof. Marcos Antônio Ribeiro dos Santos
