Fuzil HK416: Alemã precisa e confiável


Hoje vamos conhecer a Heckler & Koch HK416, com projeto baseado na classe de armas AR-15 , e responsável pela morte do terrorista Osama Bin Laden está alemã foi adotada por forças de segurança por todo o Globo.


Nesta matéria vvamos conhecer o desenvolvimento, estrutura e modelos variáveis desta ótima ferramenta tática.



História e desenvolvimento

O Heckler & Koch HK416 é um rifle projetado e fabricado pela Heckler & Koch . Embora seu projeto seja baseado na classe de armas AR-15 , especificamente a família de carabinas Colt M4 emitida para os militares dos EUA , ele usa um sistema patenteado de pistões de curto curso derivado do ArmaLite AR-18 (o mesmo sistema também foi usado). na antiga família de rifles G36 da Heckler & Koch). É o fuzil de assalto padrão das Forças Armadas norueguesas , selecionado pelas Forças Armadas francesas para substituir as FAMAS , e foi a arma usada pela SEAL Team Six para matar Osama Bin Laden em 2011.



A Força Delta do Exército dos Estados Unidos , a pedido da R & D NCO Larry Vickers, colaborou com a fabricante de armas alemã Heckler & Koch para desenvolver a nova carabina no início dos anos 90. [ quando? Durante o desenvolvimento, a Heckler & Koch capitalizou a experiência adquirida no desenvolvimento do rifle de assalto Heckler & Koch G36 da Bundeswehr , o projeto de rifle XM8 do Exército dos EUA (cancelado em 2005) ea modernização da família de armas pequenas British Armed Forces SA80. O projeto foi originalmente chamado de Heckler & Koch M4 , mas isso foi mudado em resposta a uma ação de infração de marca registrada da Colt Defense.

A Delta Force substituiu seus M4s pelo HK416 em 2004, após os testes terem revelado que o sistema operacional do pistão reduz significativamente o mau funcionamento enquanto aumenta a vida útil das peças. O HK416 foi testado pelos militares dos Estados Unidos e está em uso com algumas agências de aplicação da lei. Foi adotado como o rifle padrão das forças armadas norueguesas (2008) e as forças armadas francesas (2017) e é usado por muitas unidades de operações especiais no mundo inteiro.


Uma variante modificada foi testada pelo Corpo de Fuzileiros Navais dos Estados Unidos como o Rifle Automático de Infantaria M27 . Depois que a Atividade de Avaliação e Teste Operacional do Corpo de Fuzileiros Navais supervisionou uma rodada de testes no MCAGCC Twentynine Palms , no Fort McCoy e no Camp Shelby (para condições de poeira, clima frio e clima quente, respectivamente). Em março de 2012, o preenchimento de 452 IARs foi concluído com 4.748 pedidos. Cinco batalhões de infantaria: 1º Batalhão de Reconhecimento Blindado Leve e 2º Batalhão, 4º Fuzileiros Navais, fora de Camp Pendleton, Califórnia; Primeiro Batalhão, 3ª Marinha, do Corpo de Fuzileiros Navais do Havaí; 1º Batalhão, 9ª Fuzileiros Navais, fora de Camp Lejeune, NC; e 1º Batalhão, 25º Fuzileiros Navais, de Fort Devens, Massachusetts, enviaram a arma. Em dezembro de 2017, o Corpo de Fuzileiros Navais revelou a decisão de equipar todos os fuzileiros navais de um esquadrão de infantaria com o M27.

Um comando australiano armado com um HK416 durante um exercício de treinamento, 2017

Em julho de 2007, o Exército dos Estados Unidos anunciou uma competição limitada entre a carabina M4, FN SCAR , HK416, XCR e a HK XM8, previamente descartada . Dez exemplos de cada um dos quatro concorrentes estavam envolvidos. Cada arma disparou 60.000 voltas em um ambiente de poeira extrema. O tiroteio foi para avaliar as necessidades futuras, não para selecionar um substituto para o M4. O XM8 obteve a melhor pontuação, com apenas 127 paradas em 60.000 rodadas, o FN SCAR Light teve 226 paradas, enquanto o HK416 teve 233 paradas. A carabina M4 marcou "significativamente pior" do que o resto do campo com 882 paradas. No entanto, as falhas de magazines causaram 239 das 882 falhas do M4. Autoridades do Exército disseram, em dezembro de 2007, que as novas magazines poderiam estar prontas para combate até a primavera de 2008, se os testes fossem bem.


Em dezembro de 2009, uma versão modificada do HK416 foi selecionada para o teste final no programa Rifle de Infantaria Automática , projetado para substituir parcialmente a metralhadora leve M249 no nível de esquadra para o Corpo de Fuzileiros Navais dos Estados Unidos . Bateu os outros três finalistas por FN Herstal e Colt Defense . Em julho de 2010, o IAR HK416 foi designado como M27 e 450 foram adquiridos para testes adicionais. A empresa turca Makina e Kimya Endustrisi Kurumu ("Empresa da Indústria Mecânica e Química") considerou fabricar uma cópia do HK416 como MKEK Mehmetçik-1 para as Forças Armadas Turcas. Em vez disso, o novo fuzil MPT-76 foi desenvolvido pela KALEKALIP com MKEK como o produtor, com o Mehmetçik-1 abandonado pela adoção no exército turco.


As forças armadas francesas conduziram uma avaliação de rifle e julgamento para substituir o FAMAS , e selecionaram o HK416F como sua principal arma de fogo em 2016. Dos 93.080 rifles, 54.575 será uma versão "curta" com 280 mm ( 11 in) cano pesando 3,7 kg (8,2 lb) sem a capacidade de usar um lançador de granadas, e 38.505 será uma versão "padrão" com um cano de 368 mm (14,5 pol) pesando 4 kg (8.8 lb), dos quais 14.915 pegue anexos FÉLIN ; rifles padrão será fornecido com 10.767 lançadores de granadas HK269F. 5.000 unidades devem ser entregues em 2017, metade do pedido entregue até 2022, e a ordem cumprida até 2028. O primeiro lote de 400 rifles foi entregue em 3 de maio de 2017.

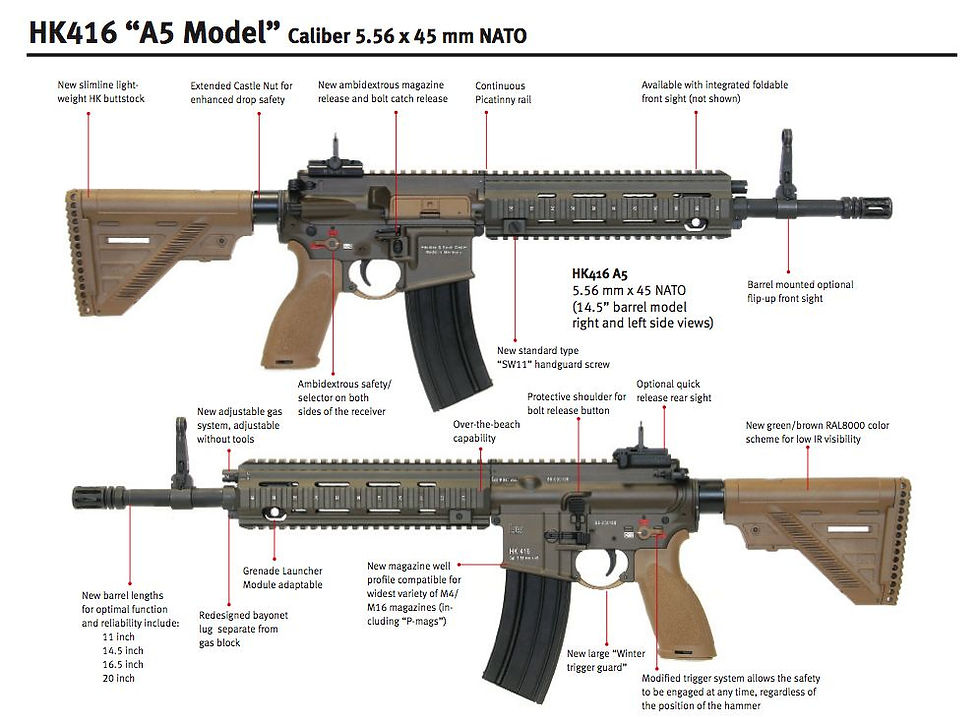

O HK416 foi uma das armas exibidas aos oficiais do Exército dos EUA durante um Dia Útil no dia 13 de novembro de 2008. O objetivo do Dia da Indústria era revisar a tecnologia atual de carabina antes de redigir os requisitos formais para uma futura substituição da carabina M4. O HK416 foi então uma entrada na competição Individual Carbine para substituir o M4. A arma enviada era conhecida como HK416A5 . Ele possui um estoque semelhante ao do rifle G58 , exceto por ser mais fino e não ajustável. O rifle possui um regulador de gás melhorado sem ferramentas para uso de supressor, que pode acomodar comprimentos de cano até 267 mm (10,5 pol.) Sem modificações. Ele também possui um receptor inferior reprojetado com controles de incêndio ambidestros, compatibilidade otimizada de magazine e munição, um kit de reparo alojado dentro do punho da pistola e um esquema de cores Flat Dark Earth.


O estoque tem uma placa de vedação fixa e não possui mais espaço de armazenamento, assim como as alças de sling removidas. O punho V2 HK Battle está incorporado, o qual tem o perfil de aderência V2 com o compartimento de armazenamento do punho V1 para ferramentas. O protetor de mão usa um novo pino cruzado de forma hexagonal que não pode ser removido pelos terminais de travamento do parafuso, mas sim pela ferramenta de retirada alojada dentro do punho. Ele tem uma "porca castelo resistente", que é mais robusta do que a versão anterior, tornando o ponto fraco mais resistente ao impacto. A competição Individual Carbine foi cancelada antes de uma arma vencedora ser escolhida.



Desenvolvimento e estrutura

Tipo: Rifle de assalto, Carabina, Arma automática de esquadrão ( M27 IAR )

Lugar de origem: Alemanha

Em serviço: 2004 – presente

Fabricante: Heckler e Koch

Produzido: 2004 – presente

Variantes: HK416D, HK416C, HK416A5, HK416A7, rifle automático da infantaria M27 , HK417

Peso: 2,950 - 3,850 kg (6,50 - 8,49 lb)

Comprimento: 690 a 1.037 mm (27,2 a 40,8 pol.) (Estoque estendido)

Comprimento do cano: HK416C: 9 pol. (230 mm)

                                         HK416D: 10,5 a 20 pol. (270 a 510 mm)

                                         HK416F: 11–20 pol. (280–510 mm)

                                         M27 IAR: 16,5 pol (420 mm)


Cartucho: 5,56 × 45 mm NATO

Ação: Pistão de curso curto operado a gás , parafuso giratório

Taxa de fogo: 700-900 rodadas / min HK416A5: 850 tiros / min

Velocidade: 730 m / s (9 pol) a 917 m / s (19,9 pol)

Alcance de disparo efetivo: A5 11 ": 300 metros (330 yd)

                                                 A5 14.5 ": 500 metros (550 yd)

                                                 A5 16.5 ": 600 metros (660 m)

                                                 A5 20 ": 800 metros (870 m)

Sistema de alimentação: Magazine destacável STANAG capacidade 10, 20, 30. Beta C-Mag: Magazine com capacidade de 100.

Miras: Trilho Picatinny- montado mira dianteira e traseira de ferro , opcional removível bloco de gás flip-up posto de vista frontal.


O HK416 utiliza um sistema de pistão a gás de curso curto patenteado pela HK que deriva do HK G36 , renunciando ao padrão de sistema de pistão de gás concêntrico em fuzis AR-15. O sistema de gás HK G36 foi parcialmente derivado do fuzil de assalto AR-18 projetado em 1963. O sistema HK usa um pistão de curso curto acionando uma haste de operação para forçar o transportador de parafuso para o traseira. Esse projeto evita que gases de combustão entrem no interior da arma - uma falha com sistemas de impacto diretos. A redução no calor e incrustação do grupo transportador de parafusos aumenta a confiabilidade da arma e aumenta o intervalo entre as paradas. Durante os testes de fábrica, o HK416 disparou 10.000 em modo totalmente automático, sem avarias.


O HK416 é equipado com um antebraço de trilho acessório proprietário com trilhos MIL-STD-1913 em todos os quatro lados. Isso permite que a maioria dos acessórios atuais para armas do tipo M4 / M16 se encaixem no HK416. O antebraço ferroviário HK416 pode ser instalado e removido sem ferramentas usando o pino de trava de parafuso como chave de fenda. O antebraço ferroviário é "flutuante livre" e não entra em contato com o cano, melhorando a precisão. O HK416 tem um estoque telescópico ajustável multi-posição, oferecendo seis diferentes comprimentos de tração. A almofada de ombro pode ser convexa ou côncava e o estoque possui um espaço de armazenamento para acessórios de manutenção, baterias elétricas sobressalentes ou outros pequenos itens de kit. Também pode ser desativado para outras variações, como ações da Magpul.


O gatilho é 34 N (7.6 lb f ). O peso vazio de um magazine de caixa HK416 é de 250 g (8,8 oz).

O cano do HK416 é forjado a martelo frio com uma vida útil de 20.000 rodadas e possui um giro de 6 ranhuras de 178 mm (7 pol) à direita. O processo de forjamento a frio fornece um cano mais forte para maior segurança em caso de furo obstruído ou para sessões de queima prolongadas. Modificações para uma capacidade over-the-beach (OTB), como orifícios de drenagem no transportador de parafusos e sistema de buffer, estão disponíveis para permitir que o HK416 dispare com segurança após ser submerso na água.



Variantes

HK416C: A variante ultracompacta, com "C" para Compact. O HK416C tem um cano de 228 mm (9,0 pol) e espera-se que ele produza velocidades de aproximadamente 730 m / s (2.395 pés / s).

Rifle Automático de Infantaria M27: Uma variante de arma automática de esquadra desenvolvida a partir do D16.5RS para o Corpo de Fuzileiros Navais dos Estados Unidos.


HK416A5: Carabina melhorada inscrita na competição Carabina Individual. A competição foi cancelada sem uma arma escolhida.


HK416A7: Variante projetado para o alemão KSK e KSM . A mudança mais significativa é um seletor que agora gira 90 graus, em vez de 180 graus, como na série M16.


HK417: variante de maior calibre compartimentada para 7,62 × 51 mm NATO

Versão civil:


Variantes civis do HK416 e HK417 introduzidas em 2007 eram conhecidas como MR223 e MR308 (como permanecem conhecidas na Europa). Ambos são rifles semi-automáticos com vários recursos "esporulados". No SHOT Show de 2009, essas duas armas de fogo foram introduzidas no mercado civil dos EUA renomeado respectivamente MR556 e MR762. Existe outra variante do MR556 chamada MR556A1 , que é uma versão melhorada do primeiro.


Foi criado com informações de unidades das forças especiais americanas. O MR556A1 permite que o receptor superior seja conectado a qualquer receptor inferior da família M16 / M4 / AR-15, pois os pinos do receptor estão no mesmo local padrão. O conceito original do MR556 não permitia isso, já que os pinos de coleta estavam localizados em um local "não padrão". O MR223 mantém a localização "não padrão" dos pinos, impedindo a fixação do receptor superior aos receptores inferiores de qualquer outra família de rifles M16 / M4 / AR-15. A partir de 2012, o grupo receptor superior MR556A1 ajusta-se aos receptores inferiores padrão AR-15 sem modificação e funciona de forma confiável com os compartimentos padrão STANAG. A HK-USA vende uma variante sob a nomenclatura do modelo de competição MR556A1; Ele vem com um Sistema de Trilho Modular (MRS) de flutuação livre de 14,5 polegadas, um cano de 16,5 polegadas, um compensador OSS e um estoque de CTR Magpul. A precisão da arma de fogo é especificada como 1 MOA pela Heckler & Koch. Na Europa, a variante MR223A3 é vendida com as mesmas melhorias cosméticas e ergonômicas do HK416A5. O importador francês da Heckler & Koch em França, RUAG Defense, anunciou que vão vender duas versões civis do HK416F, denominadas MR223 FS (versão Standard 14,5 ″) e MR223 FC (versão curta ″ 11 ″).

E você combatente urbano, gostaria de ter a matadora do Osama pra proteger a sua residência?


Dúvidas? Sugestões? Deixem nos comentários. E nos ajude a lutar por uma internet livre onde possamos aprender e compartilhar conhecimento, sem restrição.
